Новое оборудование ЦКП — Сканирующий электронный микроскоп WIN SEM A8000

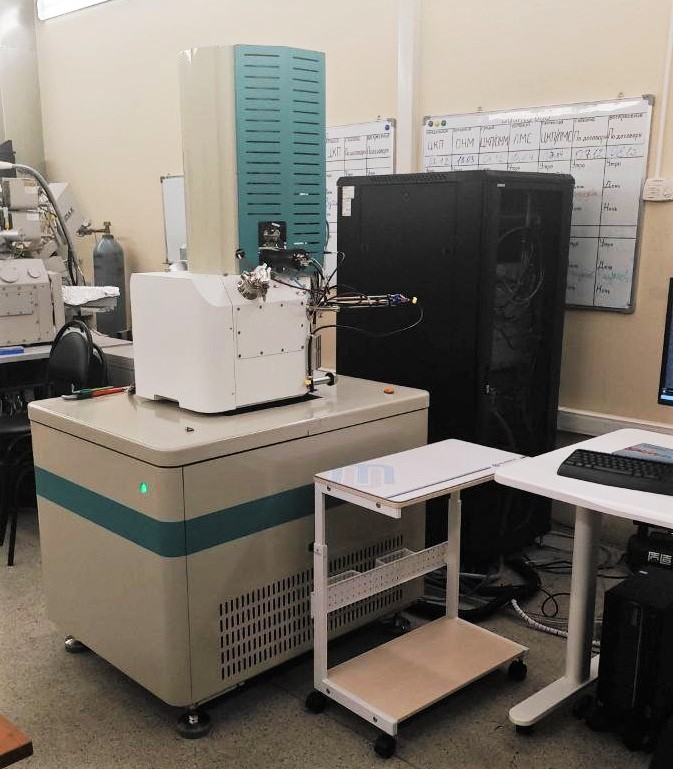

Центр коллективного пользования «Технологии и Материалы НИУ «БелГУ» дооснащен сканирующим электронным микроскопом WIN SEM A8000. Микроскоп предназначен для получения изображений, измерений линейных размеров, определения формы, ориентации и других параметров, нано- и микроструктур поверхностей различных объектов. Микроскоп оснащен электронной пушкой с термополевым катодом типа Шоттки (Schottky FEG) и является универсальным высокоразрешающим микроскопом для широкого круга исследуемых материалов. В электронно-оптической колонне микроскопа используется технология ускорительной трубки для уменьшения аберраций и обеспечения высокого пространственного разрешения в том числе и при очень малых ускоряющих напряжениях, что важно при работе с диэлектрическими и чувствительными к электронному облучению материалами.

Технологии электронно-оптической колонны: термополевой источник электронов, обеспечивает высокую стабильность тока эмиссии пучка, высокое пространственное разрешение; электронно-оптическая колонна с ускорительной трубкой для обеспечения высокого разрешения при низких ускоряющих напряжениях; комбинированная неиммерсионная объективная линза, состоящая из электромагнитной и электростатической линз, обеспечивает отсутствие магнитного поля снаружи объектива, что позволяет проводить съемку даже сильно намагниченных образцов.

Совершенная система детектирования: одновременный сбор сигнала от двух типов детекторов вторичных электронов (SE), обратно-рассеянных электронов (BSE), и детектора сканирующей просвечивающей электронной микроскопии (STEM); одновременное отображение морфологии и материального контраста для наиболее полного и всестороннего исследования формы поверхности и структуры образца.

Технические характеристики:

  • Источник электронов — термополевой катод Шоттки.
  • Диапазон тока электронного пучка — 0,001 нА-40 нА.
  • Диапазон значений ускоряющего напряжения 0,02 — 30кВ.
  • Разрешение во вторичных электронах: при 30 кВ — 0,9 нм, при 1 кВ — 1,5 нм.
  • Регистрируемые одновременно сигналы — 4.
  • Одновременное отображение морфологии и материального контраста — поддерживается.
  • Диапазона увеличений — 1 крат — 2000000 крат.
  • Предметный стол — 5-осевой.
  • Внутренние габариты камеры микроскопа, ШхВхГ — 370 мм х 330 мм х 344 мм.
  • Диапазон перемещения по осям X х Y х Z — 130 мм х 130 мм х 60 мм.
  • Разрешение получаемых изображений — от 256 х 256 до 16384 х 16384 пикселей.
  • Определение геометрических характеристик образцов — поддерживает.
  • Достижимая ширина поля зрения без искажений геометрии поверхности образца и спец. функций — 6 мм.
  • Тип детектора ЭДС — кремний дрейфовый детектор.
  • Детектирование элементов — от бора (В) до калифорния (Cf)
  • Количественный анализ элементов — начиная с бериллия (Be).
  • Энергетическое разрешение спектрометра ЭДС — 129 эВ (для линии MnКα).
  • Функции спектрометра:
    • Картирование элементного состава;
    • Анализ по точкам;
    • Анализ из произвольной области;
    • Профилирование концентрации элементов вдоль линии;
    • Одновременное картирование ЭДС/ДОРЭ.
  • Максимальный размер ориентационной карты ДОРЭ 64 миллиона пикселей.
  • Максимальная скорость ориентационного картирования ДОРЭ (включая индексацию картин дифракции) 3000 точек в секунду.
  • Тип карт, получаемых из ориентационной карты:
    • Качества картин дифракции;
    • Распределения фаз;
    • Ориентировок зёрен;
    • Компонентов текстуры;
    • Распределения деформаций (Schmid / КАМ / LAM / GND);
    • Разориентировок зерен (GROD / GOS / разориентировка);
    • Фазовых границ и границ зерен;
    • Специальных границ (двойники, CSL);
    • Границы соотношений ориентировок фаз;
    • Распределения элементов (ЭДС).

КОМПЛЕКТАЦИЯ:

  • Детекторы SE (InLens) — внутрилинзовый детектор вторичных электронов.
  • Детектор SE (ETD) — детектор вторичных электронов в вакуумной камере.
  • Детектор BSE — детектор обратно-отраженных электронов полупроводникового типа, сегментированный (4 сегмента).
  • Энергодисперсионный спектрометр характеристического рентгеновского излучения (ЭДС / EDS).
  • Быстрая камера регистрации картин дифракции обратно-рассеянных электронов (ДОРЭ).
